FSB型氟塑料合金离心泵的详细资料：
氟塑料泵,氟塑料合金泵,氟塑料离心泵
一、FSB型氟塑料合金离心泵概述
氟塑料离心泵主要分为直联式氟塑料泵和带联轴器连接的氟塑料泵两种类型，直联式氟塑料离心泵主要适应与温度80度以内的介质，采用直联式的氟塑料离心泵体积小重量轻占地面积小而且购买成本相对较低，所以在温度80度以内时建议选用直联式氟塑料合金泵产品，80-100度之间建议选用带联轴器的氟塑料合金泵产品，如果温度高于100度建议选用我公司的IHF钢衬氟塑料离心泵产品。两种类型的氟塑料合金泵材质上可以分为高分子和F46两种材质，腐蚀性不强可以选用高分子材料。
二、FSB型氟塑料合金离心泵用途
氟塑料离心泵主要用于：制药行业、汽车制造中的酸洗液体、喷漆工艺；有色金属冶炼中的电解液输送；离子膜烧碱项目中的氯水、废水处理和加酸等工艺流程。
三、FSB型氟塑料离心泵图片及氟塑料离心泵结构图

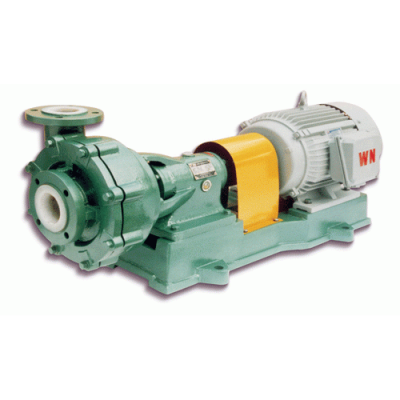

1、氟塑料离心泵图片
四、FSB型特点
1、氟塑料离心泵适用于在-85—120°c温度的条件下长期输送任意浓度的任意介质：酸、氧化剂及腐蚀性介质禁输快速硬质结晶体介质。氟塑料合金泵广泛适用于化工、石油、制药、染料、油漆、冶炼、造纸、电镀、食品等行业。
2、氟塑料离心泵具有特强的耐腐蚀性能及较高的机械强度，其耐腐蚀参数超过IH化工泵、F·AFB型耐腐蚀泵、陶瓷泵、搪瓷泵。
3、氟塑料离心泵具有设计合理、结构紧凑、性能可靠、使用维修方便、节约能源等优点。
4、氟塑料离心泵过流部分全部采用塑料增强合金模压加工而成，具有较强的耐腐蚀性、机械强度高、不老化、无毒素分解等优点。
五、FSB氟塑料离心泵型号意义说明
50FSB-30D
50：吸入口径mm、
f：耐腐蚀系列、
b：离心式、
30：扬程、
D-直联式氟合金泵(如果是L表示联轴器形式的氟合金泵）
六、FSB氟塑料离心泵性能参数
规格 型号 | 流量m3/h | 扬 程 m | 入 口 mm | 出 口 mm | 配用 功率 kw | 转 速 r/min | 气蚀 余量 m | 效 率 % |
25FSB-10 | 1.5 | 10 | 25 | 20 | 1.5 | 2900 | 4.5 | 29 |
25FSB-18 | 3.6 | 18 | 25 | 20 | 1.5 | 2900 | 4.5 | 27 |
40FSB-15 | 5 | 15 | 40 | 32 | 1.5 | 2900 | 4.5 | 51 |
40FSB-20 | 10 | 20 | 40 | 32 | 3 | 2900 | 4 | 47 |
40FSB-30 | 10 | 30 | 40 | 32 | 3 | 2900 | 4 | 55 |
40FSB-40 | 10 | 40 | 40 | 32 | 5.5 | 2900 | 4.5 | 35 |
40FSB-50 | 10 | 50 | 40 | 32 | 7.5 | 2900 | 4.5 | 33 |
50FSB-20 | 20 | 20 | 50 | 40 | 3 | 2900 | 3 | 55 |
50FSB-25 | 15 | 25 | 50 | 40 | 4 | 2900 | 4 | 64.5 |
50FSB-30 | 15 | 30 | 50 | 40 | 4 | 2900 | 4 | 70 |
50FSB-40 | 15 | 40 | 50 | 40 | 5.5 | 2900 | 4.5 | 39 |
50FSB-50 | 15 | 50 | 50 | 40 | 7.5 | 2900 | 4.5 | 38 |
65FSB-32 | 29 | 32 | 65 | 50 | 5.5 | 2900 | 3.5 | 45 |
65FSB-40 | 29 | 40 | 65 | 50 | 11 | 2900 | 4 | 53 |
80FSB-20 | 50 | 20 | 80 | 65 | 5.5 | 2900 | 4 | 72 |
80FSB-30 | 50 | 30 | 80 | 65 | 7.5 | 2900 | 4 | 64 |
80FSB-34 | 50 | 34 | 80 | 50 | 11 | 2900 | 4 | 65 |
80FSB-40 | 50 | 40 | 80 | 50 | 11 | 2900 | 4.5 | 67 |
80FSB-50 | 50 | 50 | 80 | 50 | 15 | 2900 | 4.5 | 65 |
100FSB-15 | 80 | 15 | 100 | 65 | 11 | 2900 | 4.5 | 72 |
100FSB-30 | 100 | 30 | 100 | 80 | 15 | 2900 | 4 | 74 |
100FSB-40 | 100 | 40 | 100 | 80 | 22 | 2900 | 4 | 74 |
100FSB-50 | 100 | 50 | 100 | 80 | 30 | 2900 | 4.5 | 72 |
125FSB-12 | 90 | 12 | 125 | 80 | 7.5 | 1450 | 4.5 | 73 |
125FSB-40 | 150 | 40 | 125 | 80 | 37 | 2900 | 4 | 78 |
七、FSB泵使用安装与注意事项
1.在安装前应对泵和电机进行检査，各部分应完好无损，泵内无杂物。
2.将本泵放置水平位置上接上进、出管和接通电源.最后用手盘动联轴器.检査有无碰擦现象.转动轻松均勻则安装结束。
3.塑料合金泵钢度较金属差，故管路重量不能直接压在泵体上，迸、出口管路应另加支架承受.扬程高的泵在出口还应安装逆止阀.以防突然停机的水锤破坏。
4.所有接合处必须保持密封.以防漏气、液影响泵的工作性能。
5.运转过程中如发现撅动或不正常声音时.应立即停车检査原因.故降排除后才能工作。
起动与停车
1．往水泵内注足液体（引液）。
2．桧査支架油室的油位是否在规定范围内。
3．检査电动机运转方向.调看泵的旋转标记。
4．关闭出口阀门及压力表旋塞。
5．启动电机.打开压力表旋塞.慢慢打开出口阀门，当压
6．重要停车时，首先关闭出水阀，再切断电源。
力表指针指到需要的位置时.停止出水阀门大小的调整。
八、FSB泵的拆卸与安装
泵的拆卸
1．泵与电机联接用爪型联轴器连接，拆卸时先松掉支架与底座的4只连接螺栓.使泵与电机脱开。
2．松开泵体后盖的连接螺栓.用木柄轻击泵体脱开。
3．松开叶轮轴与泵轴莫氏锥度连接在连轴器中的吊紧螺栓。
4．松开机械密封动!不固定螺钉，用木锤轻击连轴器中心吊紧螺栓，叶轮轴与泵轴莫氏锥度松开后拉出叶轮、后盖、密封件动环.松开后盖上压盖螺钉.取出靜坏。
5．松开泵轴左右压盖螺钉.取出泵轴、轴承、清洗支架油室。
